Плоский фланец: что это такое и как он используется в трубопроводах
Плоский фланец — это важный элемент, который применяется для соединения трубопроводов в различных отраслях промышленности. Он представляет собой плоскую металлическую пластину с центральным отверстием и несколькими отверстиями для болтов, расположенными по периметру. Эти фланцы могут быть изготовлены из различных материалов, включая мягкую и нержавеющую сталь, что позволяет использовать их в самых разных условиях.
Конструкция и размеры плоских фланцев
Плоские фланцы имеют множество размеров, что делает их универсальными для труб различного диаметра. Они играют ключевую роль в обеспечении надежности и герметичности соединений, что особенно важно в системах, где давление и температура могут варьироваться. Основной метод соединения фланца с трубой — это сварка, которая обеспечивает прочное и долговечное соединение.
Применение плоских фланцев в трубопроводах
Когда трубопроводы строятся на месте, они часто начинаются как простые участки трубы без каких-либо соединительных элементов. В таких случаях, чтобы соединить трубы, квалифицированные сварщики используют сварку, чтобы предотвратить утечки и слабые места. Однако в некоторых ситуациях может потребоваться, чтобы определенные участки трубопровода были съемными. Для этого плоские фланцы привариваются к концам труб и съемных секций, а затем соединяются с помощью болтов. Это позволяет легко разбирать и собирать трубопровод при необходимости.
Особенности конструкции плоского фланца

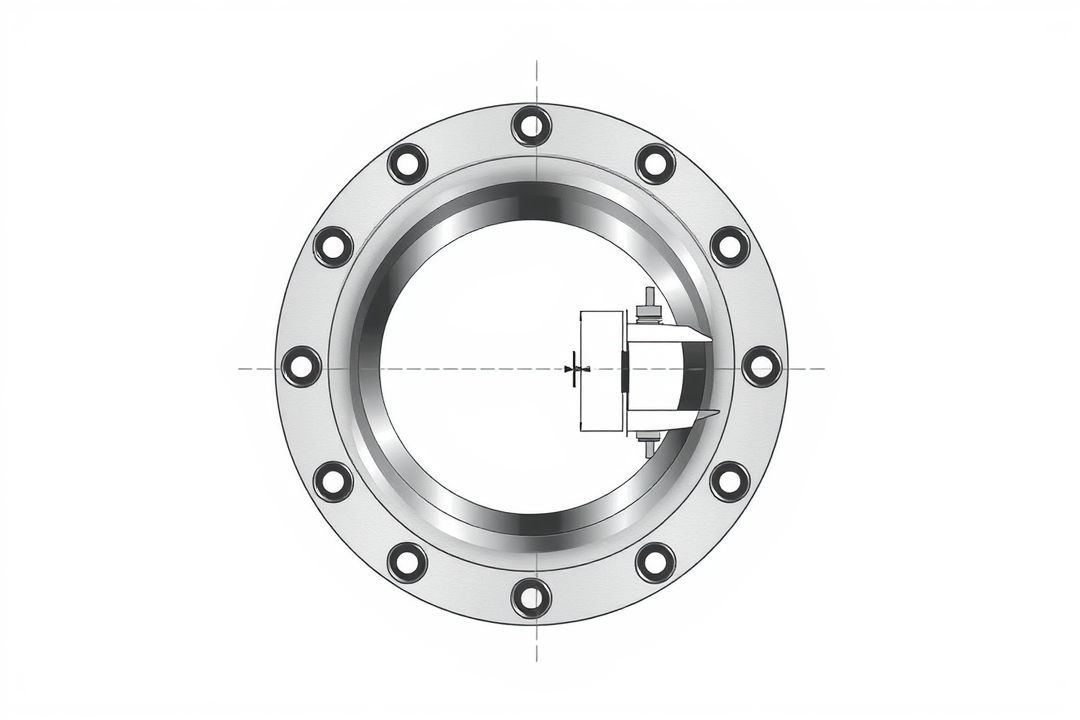

Плоский фланец представляет собой толстую металлическую пластину, которая имеет центральное отверстие и отверстия для болтов. Когда фланец приваривается к трубе, он образует соединительную зону, которая может быть использована для соединения и герметизации двух частей трубы с помощью болтов и прокладки. Обычно фланец имеет ребристую поверхность вокруг центрального отверстия, что предотвращает скольжение прокладки и обеспечивает надежное уплотнение.
Количество отверстий для болтов и материалы
Количество отверстий для болтов на фланце может варьироваться от четырех до двенадцати, в зависимости от номинального давления трубопровода. Для пищевых трубопроводов предпочтительным материалом является нержавеющая сталь, так как она обеспечивает высокую коррозионную стойкость и безопасность.
Использование плоских фланцев в нефтяной промышленности
В нефтяной промышленности часто используются мягкие или черные трубы, которые также применяются в качестве материала для фланцев. Этот тип стали позволяет создавать трубопроводы, способные выдерживать высокое давление, обеспечивая при этом коррозионную стойкость. Плоский фланец прикрепляется к черной трубе с помощью сварки, после чего труба шлифуется для достижения оптимальной посадки. Сварные швы часто проверяются с помощью рентгеновского излучения, чтобы убедиться в отсутствии дефектов, которые могут привести к поломке в будущем.
Применение в различных отраслях
Плоские фланцы находят широкое применение в различных отраслях, включая нефтегазовую, химическую, пищевую и многие другие. Они используются для соединения трубопроводов, резервуаров, насосов и других компонентов систем. Благодаря своей простоте и надежности, плоские фланцы стали стандартом в трубопроводной отрасли.
Факторы выбора плоского фланца
При выборе плоского фланца важно учитывать несколько факторов, таких как давление, температура, тип жидкости или газа, который будет проходить через трубопровод, а также условия эксплуатации. Неправильный выбор фланца может привести к утечкам, поломкам и другим серьезным проблемам.
